Talaşlı İmalat

İstikamet Döküm, dökümhanesinde ileri teknolojiyle üretilen sfero, pik ve çelik alaşımlı parçaları yalnızca ham döküm olarak bırakmaz; IATF 16949 (Otomotiv Kalite Yönetim Sistemi) ve ISO 9001 standartlarında tasarlanmış yüksek teknolojili talaşlı imalat tesisinde montaja hazır hale getirir.

Talaşlı imalat departmanımız, karmaşık geometrilere sahip otomotiv aks ve süspansiyon parçaları, traktör şanzıman ve diferansiyel kovanları, vana gövdeleri ile açık deniz (offshore) rüzgar türbini ankraj aparatları gibi yüksek hassasiyet gerektiren parçaları mikron düzeyinde toleranslarla işleme kabiliyetine sahiptir.

1. Hassas Toleranslar ve İleri Teknoloji CNC Makine Parkuru

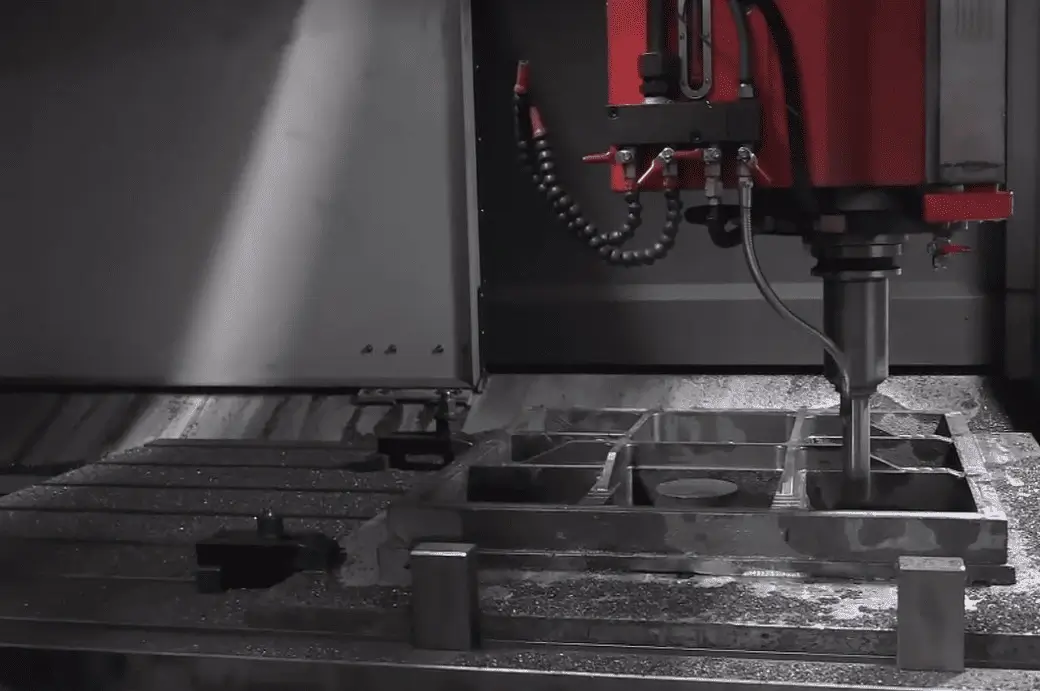

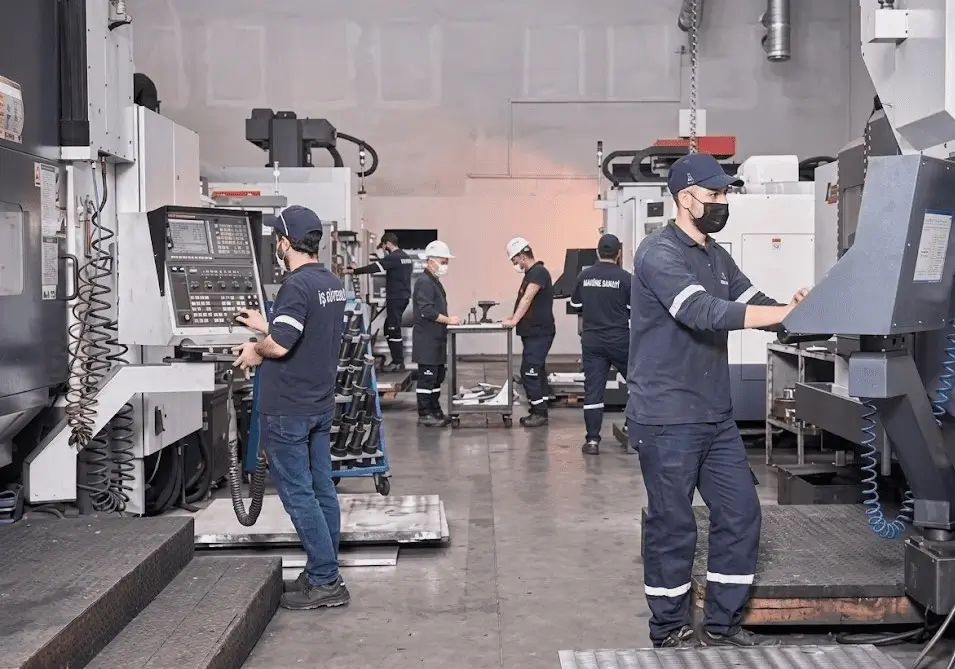

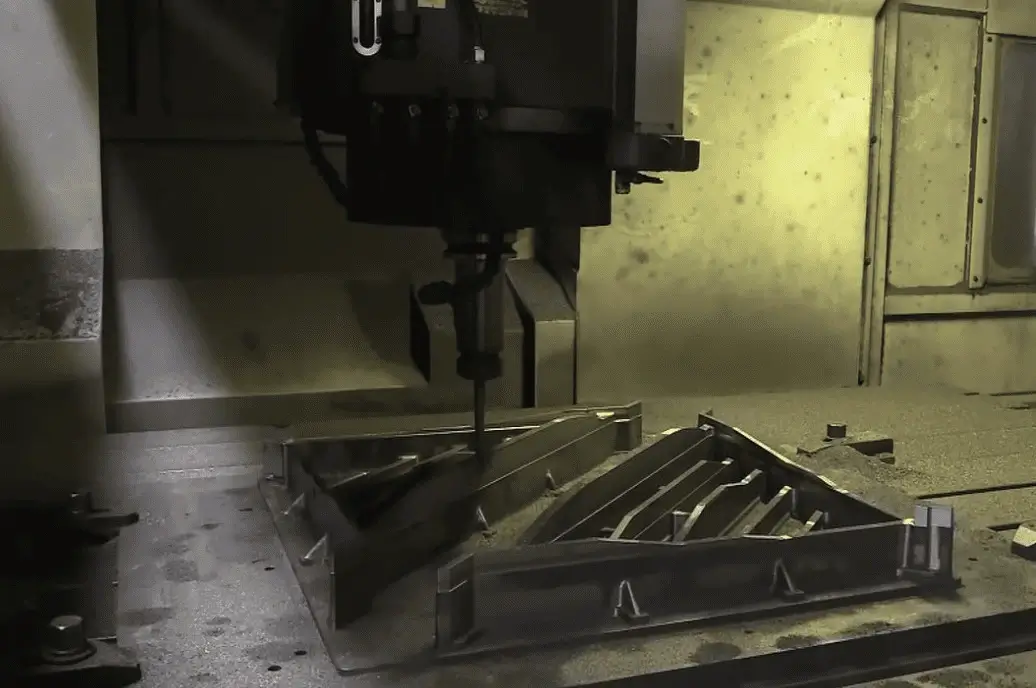

Modern talaşlı imalat tesisimiz, Japon teknolojisi Mazak ve yüksek performanslı Avea/Ares dikey işlem merkezlerinden oluşan, çok eksenli eşzamanlı (simültane) işlem yapabilen geniş bir CNC parkuruna sahiptir:

2. Öne Çıkan CNC İşleme Merkezleri ve Teknik Kapasiteleri

Mazak Variaxis i-800T (Eşzamanlı 5 Eksenli Çoklu Görev Merkezi)

Yüksek teknolojili karmaşık geometrili döküm parçaların, tek bir bağlamada hem tornalama hem de 5 eksenli frezeleme işlemlerini (Multi-Tasking) gerçekleştirmektedir:

• İşleme Kapasitesi: Maksimum parça çapı Ø1000 mm x 375 mm veya Ø800 mm x 500 mm boyutlarındadır.
• Eksen Hareketleri: X: 730 mm, Y: 850 mm, Z: 560 mm strok değerlerine sahiptir.
• Tabla Hareket Kabiliyeti: A ekseninde (tabla eğme) -130° ila +30° arası hareket kabiliyeti ve C ekseninde (tabla rotasyonu) 360° kesintisiz dönebilme özelliğine sahiptir.
• İş mili (Spindle): 10.000 devir/dakika fener mili hızına ve MAS BT 50 / CAT 50 fener mili şaft tipine sahiptir.
• Hızlı İlerleme Hızları: X, Y, Z eksenlerinde 42 m/dakika ilerleme performansı sunmaktadır.

Mazak HCN 8800 (4 Eksenli Yatay İşleme Merkezi)

Ağır hizmet tipi büyük döküm parçaların yüksek torklu ve hassas işleme operasyonları için tasarlanmıştır:

• İşleme Kapasitesi: Maksimum parça çapı 1.450 mm ve maksimum yükseklik 1.450 mm boyutlarındadır.
• Eksen Hareketleri: X: 1.400 mm, Y: 1.200 mm, Z: 1.325 mm eksen stroklarına sahiptir.
• Palet Ölçüleri: 800 mm x 800 mm çift paletli otomatik palet değiştirme (APC) sistemine sahiptir.
• Güç ve Fener Mili: 37.0 kW ana motor gücü, 7/24 konik No. 5 fener mili deliği yapısına ve 10.000 devir/dakika maksimum hıza sahiptir.
• Takım Kapasitesi (ATC): Standart 60 adet takım cebi içeren otomatik takım değiştiriciye sahiptir.

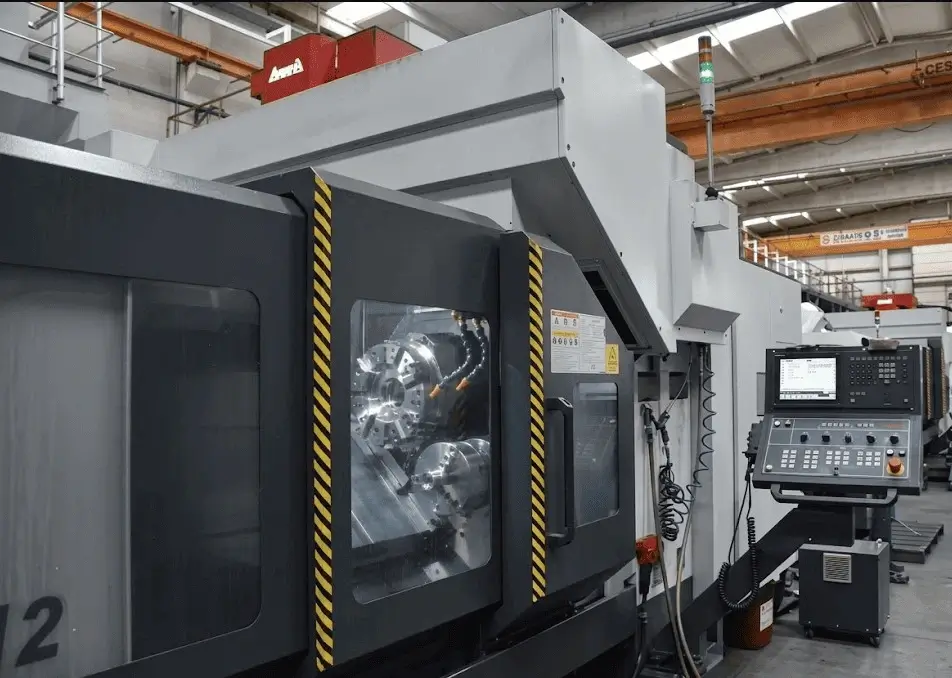

Mazak Quick Turn 250MAL (C-Eksenli ve Tahrikli Takımlı Torna)

Hassas dairesel döküm parçaların hızlı tornalama ve yardımcı frezeleme işlemlerini entegre olarak yürütür:

• Kapasite: 8 inç ayna boyutu, 660 mm maksimum çevirme çapı ve 360 mm maksimum işleme çapı sunmaktadır.
• Ana Mil: 18.5 kW motor gücüyle maksimum 5.000 devir/dakika hıza ve 358 Nm torka ulaşmaktadır.
• Taret Yapısı: Tamamı tahrikli (live tooling) olmak üzere 12 istasyonlu taret yapısına sahiptir. Tahrikli takımlar 3.7 kW güçle 5.000 devir/dakika hızda çalışmaktadır.

3. Mühendislik ve MagmaSoft Entegrasyonu ile Sıfır Hata Hedefi

Talaşlı imalat süreçlerimizin başarısı, parça henüz dökülmeden önce başlar. Tasarım ve Ar-Ge departmanımız, MagmaSoft döküm simülasyonu yardımıyla döküm esnasında oluşabilecek mikro çekinti, gözenek ve gerilimleri analiz eder.

Talaşlı imalata girecek parçaların işleme payları (machining allowances) ve referans noktaları, MagmaSoft simülasyon verileri doğrultusunda CAD/CAM ortamında belirlenir. Bu entegrasyon sayesinde, hassas işleme operasyonları esnasında döküm içi gizli hatalarla karşılaşılması önlenir ve otomotiv standartlarında sıfır hatalı imalat gerçekleştirilir.
